Stavební pouzdro Scrignotech na omítku - jednokřídlé

Detailní popis produktu

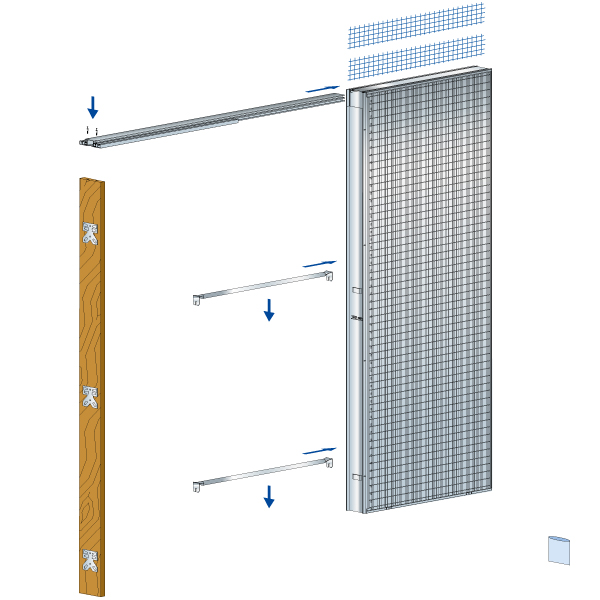

Kapsa

• Kapsa je zkonstruována ze zinkované oceli a skládá se z několika částí.
• V bocích a zadním profilu má deska tloušťku 0,5 mm, u horního a spodního profilu je to 0,8 mm.
• Boční strana je tvořena jedním blokem vertikálního, vlnitého plechu s roztečí 100 mm.
• Na bočních stranách kapsy je na omítku nanesena galvanicky svařovaná armovací síť na přidržování omítky, která je upevněna speciálními kovovými sponami.
• Mezi kovovou konstrukci a zdivo je vložena jemná síťovina ze skelných vláken, které brání tvorbě trhlin a štěrbin v omítce.
• K dispozici jsou také dvě vyrovnávací podložky a horní profil je navržen pro zajištění kolejnice během vkládání.

Posuvný systém

• Posuvná kolejnice je z hliníku s bočními profily z PVC.
• Horní příčník je upevněn na profilu kapsy pomocí zásuvného mechanismu, zatímco na straně je upevněn pomocí hřebíků předmontovaných na dřevěné stojce.
• Konstrukce je dodávána se soupravou vozíků skládající se z páru vozíků s kuličkovými ložisky o nosnosti 120 kg a příslušenství pro montáž dveřního panelu.

• Pro dvoukřídlé otvory jsou dodávány vodící podpěry a kloubové čepy.
• Kolejnice je také dodávána s ochranou fólií.
• Součásti balení je tichý doraz.
• Boční vůle mezi kolejnicí a vozíkem je zmenšena na minimum, což zaručuje vždy zcela přesný posuv.

• Vertikální vůle byla minimalizována a použitá kolečka přesahují ocelové tělo, tím se odstraní problémy spojené s výkyvy.

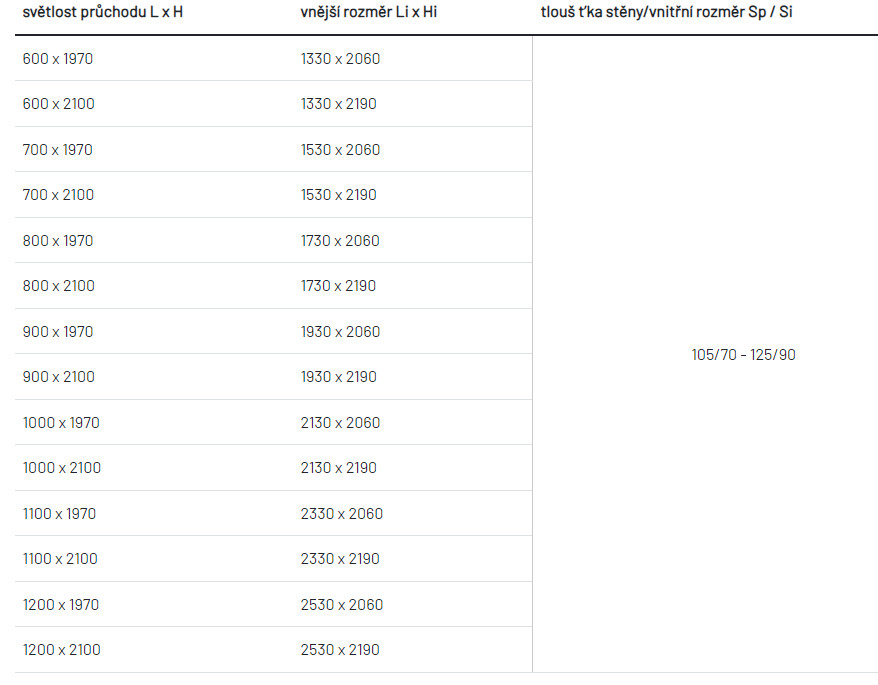

Technické výkresy a rozměry
